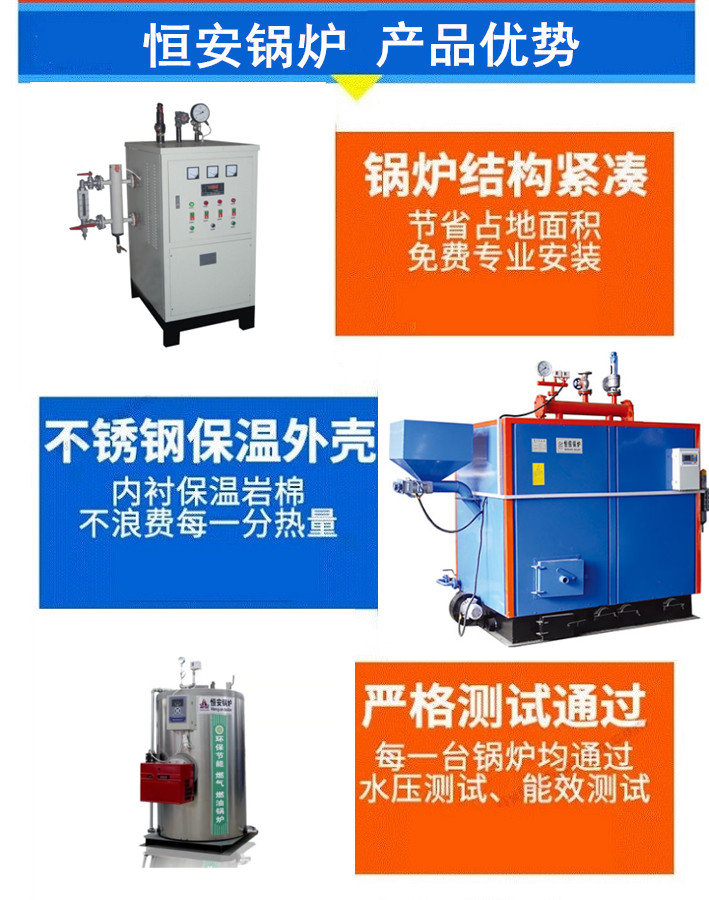

電加熱蒸汽發生器的結構是由電蒸發器的受壓元件、加熱管、電控箱、水泵、壓力控制器、安全閥、水位電極、排污閥組成。加熱管：電加熱管是電蒸發器的加熱裝置，它通過熱能轉換，把水在規定的時間內加熱升華蒸汽，加熱管的加熱部分完全浸沫在水里，所以熱效率會特別高；電控箱：電控箱位于蒸發器正前面，是蒸

發器的心臟，它有如下功能：自動進水、自動加熱、自動保護。低水位報警、超壓保護、漏電保護功能；水泵：是蒸發器給水裝置，它能在蒸發器缺水或無水時自動補水，在水泵的背后有兩只回閥，主要是控制電蒸發器水回流，發生電蒸發器熱水回流的主要原因是止回閥失靈，應及時更換止回閥，否則沸騰的水將把水泵密封圈沖壞，造成水泵漏水。壓力控制器：是一種將壓力信號，轉換為電氣開關信號的機電轉換裝置，它的功能是在壓力不同的情況下輸出開關信號。廠方在出廠的時候已經將壓力調整在適當?shù)膲毫Γ凰�位電極：是電蒸發器水位控制的重要組合部份，它利用水和蒸汽的電導率不同來實現水位的自動控制；安全閥：是電蒸發器的安全保護裝置，當蒸發器開啟后，由于種種原因到設定壓力不停機，在超過設定壓力時，安全閥即自動開啟，排泄壓力，使?fàn)t內壓力降低，從而達到保護蒸發器安全動行目的；排污閥；安裝在電蒸發器底部，它能將蒸發器中的污垢統統的排除干凈，在使用時壓力不應超過0.1MPa排污。

1、緊急停止按鈕：緊急停止按鈕可以在電蒸發器發生緊急事故時，瞬間中止電蒸發器的一切運行。需要重啟時，只須再按一次就完成恢復運行。

2、水泵開關：水泵開關分手動、停止、自動三檔，分別表示手動運行、停泵、自動運行。

 3、運行開關：是指電加熱系統停止加熱和恢復加熱的開關。

  4、分段開關：表示加熱分三段。即手動加熱、停止加熱和自動加熱。此開關可使用戶根據需要任意決定加熱功率。

 5、電壓表：顯示使用時的電壓。

  6、電流表：顯示運行時的電流。

 7、蜂鳴器：蜂鳴器短鳴表示電蒸發器低水位；長鳴表示水位不正�；驂毫Σ徽�常
